2結果與討論

2.1R-GO/Au復合微電極陣列的制備與形貌分析

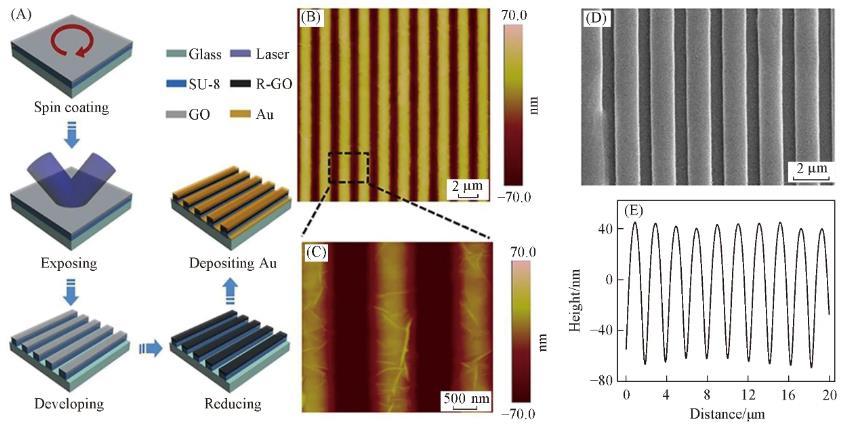

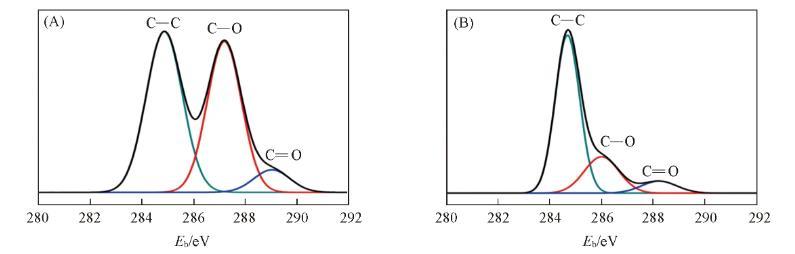

利用雙光束干涉~無掩模光刻技術制備R-GO/Au復合微電極陣列，工藝過程如圖1（A）所示。利用兩束波長為266 nm的激光干涉形成的場強周期性變化的光場對SU-8/GO結構進行曝光。由于SU-8具有光敏特性，在紫外曝光時會發生交聯，因此代表光場強弱變化的周期性條紋被SU-8層所記錄，在經歷顯影工藝過程之后，未曝光部分的SU-8攜帶其上層覆蓋的GO被去除，從而獲得與干涉圖樣相對應的周期性GO陣列。通過改變兩束相干光之間的夾角可以有效地控制所制備的GO陣列的周期。利用肼蒸汽對制備的GO陣列進行脫氧還原，從而獲得R-GO陣列。為了進一步提高R-GO微電極的導電性，利用物理氣相沉積工藝在微電極表面蒸鍍一層超薄Au薄膜。在蒸鍍Au薄膜之前，R-GO微結構之間的凹槽處為裸露的玻璃襯底，在蒸鍍Au薄膜的過程中，由于Au與玻璃襯底之間表面能的失配，沉積在R-GO條紋之間的超薄Au薄膜按照“Volmer-Weber”生長模式形成不連續的島狀結構，其導電性很差，與R-GO/Au復合薄膜相比，其導電性可以忽略。因此在本實驗中，不考慮微結構之間凹槽處的超薄Au薄膜對R-GO/Au復合微電極陣列的影響。

利用原子力顯微鏡（AFM）[圖1（B,C）]和掃描電子顯微鏡（SEM）[圖1（D）]對制備的R-GO/Au復合微電極陣列的表面形貌進行了表征。可以看出，利用雙光束干涉~無掩模光刻技術制備的周期性R-GO/Au復合微電極陣列的形貌均一，周期性良好。制備的R-GO/Au復合微電極陣列周期為2μm.從局部放大掃描的AFM圖[圖1（C）]中可以看出，在凸起的微結構表面存在一些寬度約為幾十納米的褶皺，這些褶皺結構是由于R-GO片狀結構的堆疊以及邊緣的卷曲造成的。圖1（E）給出了微結構陣列的高度輪廓圖。可以看出，微結構高度約為110 nm.以上結果證明采用雙光束干涉~無掩模光刻技術可以有效地制備周期性R-GO/Au復合微電極陣列，并且通過改變入射光夾角可以制備不同周期的R-GO/Au復合微電極陣列。

2.2R-GO/Au復合微電極陣列的光電特性

2.2.1R-GO/Au復合微電極陣列的透光率

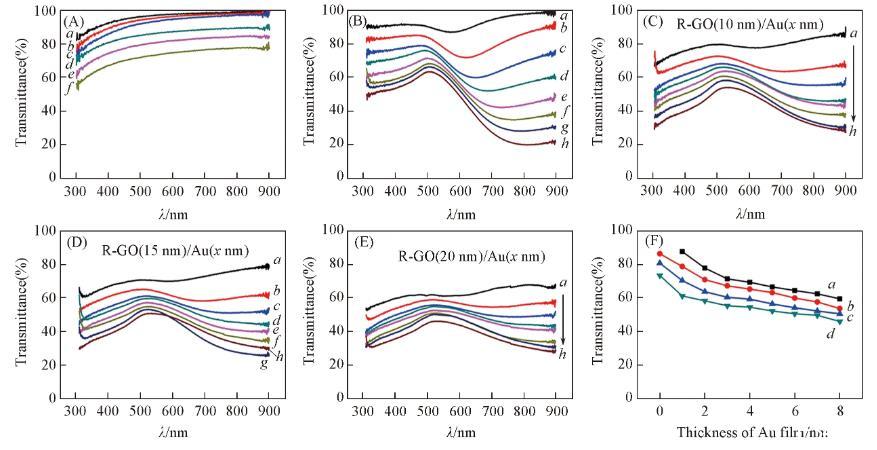

在可見光波段（400——750 nm）的透過率是評判透明電極的重要指標之一。為了考察R-GO/Au微電極的光學性能，首先測量了GO、R-GO薄膜以及不同厚度的Au薄膜在可見光波段的透過率，結果如圖3（A）和（B）所示。厚度分別為10,15和20 nm的GO薄膜具有很高的透過率，在可見光波段的透過率大于90%.盡管經過肼蒸汽還原后R-GO薄膜的透過率有所下降，但是10 nm厚的R-GO薄膜在可見光波段的透過率仍然大于80%.從Au薄膜的透過率曲線可以看出，超薄Au薄膜在可見光波段透過率較高，隨著Au厚度的增加其透過率逐漸下降。圖3（C）——（E）給出了不同R-GO和Au厚度的R-GO/Au復合電極的透過率曲線，為了避免微圖案化陣列對電極透過率的影響，在表征復合電極透過率的過程中采用大面積無微圖案化的R-GO/Au樣品。圖3（F）給出R-GO、Au以及R-GO/Au復合薄膜在550 nm波長下的透過率?？梢钥闯?，與R-GO薄膜以及Au薄膜相比，復合電極的透過率有所下降，并且與R-GO以及Au的厚度有直接的關聯，以R-GO（10 nm）/Au（4 nm）樣品為例，其對550 nm波長光的透過率為70%,這樣較高的透過率可以滿足透明/半透明電極的要求。如果進一步考慮微圖案化陣列對微電極透過率的影響，可以預期R-GO/Au復合微電極陣列整體在可見光波段具有更高的透過率。

2.2.2R-GO/Au復合微電極陣列的導電性

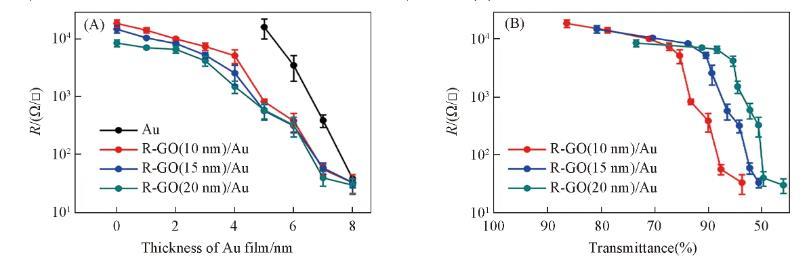

利用四探針測量電阻的方法對R-GO/Au復合微電極的電學性能進行了評估，測試了R-GO/Au復合微電極在不同R-GO和Au厚度時的表面電阻（Rs），結果如圖4（A）所示。在R-GO電極上引入Au薄膜可以有效提高其導電性，并且Rs與復合電極薄膜的厚度緊密相關，隨著R-GO和Au厚度的增加，Rs迅速降低，當復合電極中R-GO和Au的厚度分別為20和7 nm時，復合電極的Rs約為35Ω/□。單獨的Au薄膜由于在沉積過程中按照“Volmer-Weber”模式生長，形成不連續的島狀結構，所以在只有幾納米厚的條件下，其電阻率非常大。從圖4（A）中可以看出，在厚度小于5 nm時，Au薄膜幾乎不導電，5 nm厚的Au薄膜的表面電阻Rs平均約為17 kΩ/□，而5 nm的Au與R-GO復合電極的Rs約為0.5 kΩ/□，Rs（Au）比Rs（R-GO/Au）高2個數量級；雖然增加Au薄膜的厚度可以有效地減少Rs（Au），但是Rs（Au）依舊比Rs（R-GO/Au）高1——2個數量級，直到Au的厚度增加到8 nm以上時，Rs（Au）與Rs（R-GO/Au）才比較相近。圖4（B）給出了R-GO/Au復合電極的表面電阻和透過率的關系曲線，根據實際器件中透明電極對表面電阻和透過率的需求，結合圖4（B）可以對復合電極各層的厚度進行設計。

2.3基于R-GO/Au復合微電極陣列的OPVs器件的表征

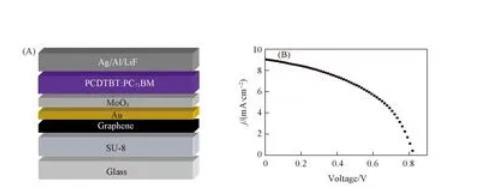

為了進一步對R-GO/Au復合微電極陣列的光電性能進行評估，利用復合微電極陣列作為半透明陽極制備了OPVs,器件結構為復合微電極陣列/MoO3/PCDTBT∶PC71BM/LiF/Al/Ag[如圖5（A）所示].采用的復合微電極陣列中R-GO的厚度為10 nm,Au的厚度為7 nm,相應復合電極的表面電阻為56Ω/□，對于550 nm波長光的透過率為59%.對制備的基于R-GO/Au復合微電極陣列的OPVs器件的性能進行了表征[圖5（B）],器件的開路電壓為0.82 V,短路電流密度為9.05 mA/cm2,填充因子為46.31%,光電轉換效率為3.43%.由實驗結果可以看出，所制備的周期性R-GO/Au復合微電極陣列具有較好的光電性能，能夠滿足透明電極的要求，可以應用于微器件中。

3結論

以Hummers法合成的氧化石墨烯為原料，利用雙光束干涉~無掩模技術制備周期性微結構的GO陣列，然后結合肼蒸汽還原和物理氣相沉積Au薄膜工藝制備了形貌均一、周期可控的R-GO/Au復合微電極陣列。在可見光波段的透過率和表面電阻的表征結果表明，R-GO/Au復合微電極陣列具有良好的光電特性，引入超薄Au薄膜實現了在透過率未明顯減少的情況下大幅度提升電極的導電性?；赗-GO/Au復合微電極制備的OPVs器件的光電轉換效率為3.43%.采用本文方法制備的周期性R-GO/Au復合微電極陣列的光電性能滿足透明電極的要求，可以應用于微器件中。
